不銹鋼止回閥

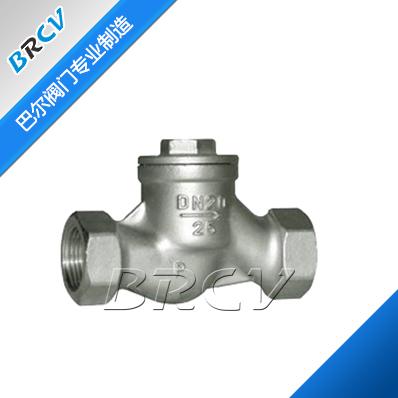

H11W不銹鋼絲扣止回閥

圖片展示

產品描述

產品型號：
產品特點：

詳細介紹

一、H11W不銹鋼絲扣止回閥概述：
H11W內螺紋升降式止回閥是由永嘉雙聯閥門硅溶膠精密鑄造不銹鋼閥體。引進國外先進加工的工藝，結構合理、造型美觀。閥座采用彈性密封結構，啟閉輕松密封可靠。用來防止管路中的介質倒流。不銹鋼止回閥適用介質為：水、油品、蒸汽、酸性介質等。
二、H11W不銹鋼絲扣止回閥工作原理：
H11W不銹鋼絲扣止回閥的結構一般與截止閥相似，其閥瓣沿著通道中以線作升降運動，動作可靠，但流體阻力較大，適用于輕小口徑的場合。H11W不銹鋼絲扣止回閥一般只能安裝在水平管路。
三、H11W不銹鋼絲扣止回閥產品特點：
1、結構簡單、體積小、重量輕。
2、多種螺紋類型：G?NPT.BSPT.BSP DIN259/2999可供選擇。
3、H11W不銹鋼止回閥流道通暢、流體阻力小，閥瓣在很小的壓差下就能完全打開。
4、維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
H11W不銹鋼絲扣止回閥技術參數：

型號	公稱壓力	試驗壓力		工作溫度℃	適用介質
型號	公稱壓力	強度（水）MPa	密封（水）MPa	工作溫度℃	適用介質
H11T-16	1.6	2.4	1.8	≤200	蒸汽、水
H11W-16	1.6	2.4	1.8	≤100	油

四、H11W不銹鋼絲扣止回閥零部件材料：

零件名稱	材料
零件名稱	H11T-16	H11W-16
閥體、閥蓋	灰鑄鐵	灰鑄鐵
密封圈	鋼銅	灰鑄鐵
墊片	石棉板	石棉板

五、H11W不銹鋼絲扣止回閥要連接尺寸：

型號	公稱通徑 DN（mm）	尺寸					重量
型號	公稱通徑 DN（mm）	L	I	H	S	S0	重量
H11T-16 H11W-16	15	90	13	55	30	27	0.6
	20	100	16	57	36	30	0.8
	25	120	18	63	46	32	1.3
	32	140	18	73	55	36	1.8
	40	170	22	83	92	42	2.8
	50	200	24	90	75	42	3.8
